제목의 뜻부터 정확히 짚어야 한다

‘VOC와 가연성 가스는 같은 센서로 안 잡힌다’는 말은 두 위험군이 한 물질도 공유하지 않는다는 뜻이 아니다. 벤젠, 톨루엔, 헥산처럼 휘발성이 있으면서 가연성인 물질은 많다. 조건에 따라 광이온화검출기(PID)와 가연성 가스 센서가 같은 증기에 모두 반응할 수도 있다. 그러나 두 장비가 보는 물리량, 감응 범위, 표시 단위와 안전 판단 목적은 다르다. 한 센서가 반응했다는 사실만으로 다른 위험까지 정량했다고 보면 안 된다는 것이 제목의 핵심이다.

석유화학 현장에서 PID는 주로 낮은 ppm 수준의 유기 증기를 선별하고 누출 위치나 농도 변화를 찾는 데 쓰인다. 촉매연소식 또는 적외선식 가연성 가스 센서는 화재·폭발 관점에서 농도를 폭발하한계의 백분율(%LEL)로 나타낸다. 예를 들어 어떤 용제 증기가 PID와 LEL 센서에 모두 잡혀도, PID의 ‘50 ppm’과 LEL 센서의 ‘5% LEL’은 같은 척도가 아니다. 전자는 선택한 기준가스에 대한 이온화 응답이고 후자는 교정가스의 폭발하한계에 대한 상대 응답이다.

따라서 작업 전 질문은 ‘이 기기가 VOC도 잡나요?’가 아니라 ‘목표 물질의 독성 노출과 폭발 위험을 각각 어떤 범위와 정확도로 판단해야 하나?’여야 한다. 독성 기준을 확인할 PID와 폭발 위험을 확인할 LEL 채널을 함께 운용해야 하는 공정이 많은 이유다.

PID는 자외선으로 이온화되는 증기를 본다

PID는 공기 시료에 자외선 램프를 비추고, 분자가 이온화될 때 생기는 전류를 측정한다. OSHA 기술 매뉴얼에 따르면 램프 에너지가 물질의 이온화에너지보다 크거나 같아야 검출할 수 있다. 흔한 램프 에너지는 9.5, 10.6, 11.7 eV이며, 더 높은 에너지의 램프는 더 많은 물질을 이온화할 수 있지만 수명과 선택성에도 차이가 있다.

이 원리는 PID가 ‘모든 VOC 센서’가 아닌 이유를 설명한다. 10.6 eV 램프는 톨루엔이나 벤젠에는 잘 반응할 수 있지만, 이온화에너지가 더 높은 물질에는 약하거나 전혀 반응하지 않을 수 있다. EPA의 PID 운용 자료는 PID가 비선택적이며 총 VOC를 대략적으로 정량한다고 설명하고, 메탄과 에탄 같은 저분자 탄화수소에는 반응하지 않는다고 명시한다. 즉 메탄 누출이 폭발 위험을 만들고 있어도 일반적인 10.6 eV PID 화면은 조용할 수 있다.

반대 상황도 있다. PID가 수십 ppm을 표시했지만 그 값만으로 곧 폭발범위에 접근했다고 말할 수는 없다. 많은 유기용제는 독성 또는 자극 위험이 문제가 되는 ppm 범위가 LEL 도달 농도보다 훨씬 낮다. PID는 이런 낮은 농도의 누출 경향을 찾는 데 유용하지만, 혼합물이 들어오면 어느 성분이 얼마인지 스스로 구분하지 못한다. EPA Method 3815도 PID 응답이 VOC 종류에 따라 크게 달라지고, 특히 알케인의 응답이 방향족 또는 일부 할로겐화 물질보다 한 자릿수 이상 낮을 수 있다고 경고한다.

습도, 램프 창 오염, 램프 노화와 비이온화 가스의 소광도 응답을 낮출 수 있다. 그래서 현장과 비슷한 온·습도의 깨끗한 공기로 영점을 잡고, 제조자가 지정한 가스로 사용 전 확인과 교정을 해야 한다. PID 수치를 물질 식별 결과처럼 쓰려면 검지관, 휴대형 GC, 시료채취 후 실험실 분석 등 선택적 방법으로 확인해야 한다.

촉매연소식 LEL 센서는 연소열을 측정한다

촉매연소식 센서는 펠리스터라고도 부른다. 가열된 촉매 비드 표면에서 가연성 가스가 산화될 때 발생하는 열이 비드의 전기저항을 바꾸고, 기준 비드와의 차이를 브리지 회로로 읽는다. NIST의 가스센서 기술 검토도 촉매식 센서가 감지 물질의 산화 반응열을 농도 신호로 바꾸는 원리를 설명한다. 화면에는 보통 메탄이나 펜탄 등 교정가스를 기준으로 한 %LEL이 표시된다.

이 방식의 강점은 여러 가연성 가스와 증기에 폭넓게 반응한다는 점이다. 하지만 반응에 산소가 필요하다. NIOSH 사고조사 보고서는 촉매 비드가 정확히 검지하려면 대략 8~10 vol% 이상의 산소가 필요하며, 가스나 증기가 거의 100%인 환경에서는 0% LEL처럼 보일 수 있다고 설명한다. 질소 퍼지 설비, 불활성화된 탱크, 고농도 누출원 가까이에서 낮은 표시를 곧 안전으로 읽으면 치명적이다. 산소를 먼저 확인하고, 급상승 뒤 하강하거나 불안정한 LEL 값은 산소 부족·측정범위 초과·센서 억제 가능성까지 의심해야 한다.

촉매 비드는 실리콘, 황, 납 화합물 등에 의해 일시 억제되거나 비가역적으로 중독될 수 있다. 염소계 탄화수소와 산성가스도 응답을 떨어뜨릴 수 있다. 고비점 증기는 시료 호스에서 응축되어 실제보다 낮게 읽힐 수 있다. 범프 테스트는 가스 통로와 경보가 움직이는지 확인할 뿐 정확한 감도와 목표 물질 응답을 모두 보증하지 않는다. 노출 후 교정 확인, 제조자 지정 시험가스, 센서 교체 기준이 운영 절차에 포함되어야 한다.

적외선식 LEL 센서는 특정 파장의 흡수를 본다

적외선식 가연성 센서는 특정 탄화수소가 적외선을 흡수하는 성질을 이용한다. 광원에서 나온 빛이 시료를 통과한 뒤 측정 파장과 기준 파장의 세기를 비교해 농도를 계산한다. NIST는 기체마다 고유한 적외선 ‘지문’이 있고, 해당 파장에서 흡수된 빛의 양으로 농도를 정할 수 있다고 설명한다. 현장용 비분산적외선(NDIR) 센서도 같은 기본 원리를 사용한다.

촉매 표면에서 태우지 않으므로 적외선식은 산소가 부족하거나 없는 분위기에서도 측정할 수 있고 촉매 중독에 비교적 강하다. 불활성화 공정이나 탄화수소가 지속적으로 존재하는 고정식 검지에 유리한 이유다. 그러나 ‘산소가 필요 없다’와 ‘모든 가연성 가스를 잡는다’는 전혀 다른 말이다. 수소처럼 적외선을 충분히 흡수하지 않는 분자는 일반적인 탄화수소용 IR LEL 센서로 측정할 수 없다. 아세틸렌 등도 센서의 파장 설계와 인증된 가스 목록을 확인해야 한다. 광학부 오염, 결로, 빔 차단과 대상가스별 흡수 차이도 오차 원인이 된다.

따라서 수소가 발생할 수 있는 수첨 공정에 탄화수소용 IR 센서만 설치하거나, 질소 퍼지 탱크에 촉매식 센서만 넣는 구성은 사각지대를 만든다. 목표가스 목록, 산소 조건, 독성 기준, 예상 농도와 설치환경을 먼저 정의한 뒤 센서 조합을 정해야 한다.

보정계수는 숫자를 바꾸지만 센서를 바꾸지는 않는다

PID는 보통 이소부틸렌으로 교정한다. 특정 물질 하나가 확실히 존재할 때는 표시값에 그 물질의 응답계수 또는 보정계수를 적용해 추정 농도를 얻는다. OSHA가 설명하듯 이 계수는 물질뿐 아니라 장착된 램프 에너지에도 달려 있다. 예를 들어 제조자 표의 보정계수가 0.5라면 이소부틸렌 환산 표시값에 0.5를 곱하는 식이지만, 계수의 정의가 제조자마다 ‘곱셈계수’ 또는 ‘응답계수’로 다를 수 있으므로 임의 계산해서는 안 된다. 기기 라이브러리, 램프 종류와 매뉴얼의 공식을 한 세트로 확인해야 한다.

혼합 VOC에서는 단일 보정계수가 훨씬 약해진다. 톨루엔, 헥산, 아세톤이 동시에 변하면 PID 전류는 합쳐져도 조성을 분리해 주지 않는다. 가장 보수적인 물질을 기준으로 경보값을 정하거나, 공정 조성이 안정적일 때 현장 상관관계를 만들고, 정량 판단은 선택적 분석으로 확인해야 한다. 보정계수 적용값도 ‘해당 물질 환산농도’인지 ‘이소부틸렌 등가농도’인지 기록에 남긴다.

LEL 센서에도 교정가스 차이가 있다. 메탄으로 교정한 촉매식 센서가 프로판, 펜탄 또는 수소에 보이는 감도는 같지 않다. 적외선 센서도 탄화수소별 흡수 특성이 다르다. OSHA는 실제 분위기가 기준가스와 다르면 제조자 보정 차트나 곡선을 사용하라고 안내한다. 그러나 LEL 보정계수는 PID의 VOC 보정계수와 호환되지 않는다. 같은 물질 이름이 표에 있어도 한쪽은 이온화 응답, 다른 쪽은 폭발하한계 상대 응답을 보정한다.

또한 혼합가스에서 단순히 각 표시값에 계수를 곱해 더하는 방식은 검증되지 않은 경우가 많다. 실제 목표 혼합물로 교정할 수 없다면 예상 성분 중 센서 감도가 가장 낮은 경우에도 경보가 충분히 이르게 울리는지 제조자와 검토해야 한다. 보정계수는 센서 원리 밖의 물질을 새로 검출하게 해 주지 않는다. PID 보정계수를 넣어도 메탄이 보이지 않고, 탄화수소용 IR에 계수를 넣어도 수소가 보이지 않는다.

석유화학 현장에서는 목적별 채널을 조합한다

원유·나프타·용제·첨가제와 중간체가 공존하는 공정에서는 한 종류의 계측기로 작업허가를 끝내기 어렵다. 다음과 같이 측정 목적을 나누면 누락을 줄일 수 있다.

  1. 산소 채널로 결핍·과잉과 촉매식 LEL 해석 조건을 먼저 확인한다.

  2. 촉매연소식 또는 적외선식 LEL 채널로 화재·폭발 위험을 연속 감시한다. 수소와 불활성 분위기가 있으면 센서 원리를 별도로 검토한다.

  3. PID로 이온화 가능한 VOC의 저농도 누출, 농도 구배와 작업자 노출 변화를 선별한다.

  4. 벤젠, 황화수소, 일산화탄소 등 개별 독성물질은 전용 센서나 선택적 분석법으로 확인한다.

  5. 공정 원료, SDS, 정상·비정상 운전, 세정제, 퍼지와 정비 시나리오를 반영해 측정 위치와 경보값을 정한다.

탱크 개방을 예로 들면 진입 전 상·중·하부를 충분한 이송시간과 응답시간을 반영해 측정하고, 개방이나 슬러지 교란으로 증기 조성이 바뀔 수 있으므로 작업 중에도 감시해야 한다. PID가 0 ppm이어도 메탄이나 램프로 이온화되지 않는 물질이 없다는 뜻이 아니며, LEL이 0%여도 독성 VOC가 노출기준 아래라는 뜻이 아니다. 반대로 PID와 LEL이 동시에 상승하면 같은 증기에 중첩 반응했을 수 있지만, 물질 확인 없이 두 숫자를 서로 환산해서는 안 된다.

장비 선정표에는 목표물질, 예상 농도범위, 독성 기준, LEL, PID 이온화에너지, 설치 램프, 촉매식 산소 요구량, IR 검지 가능 여부, 교정가스와 보정계수 출처를 나란히 적는 것이 좋다. 사용 전에는 각 채널을 적합한 시험가스로 확인하고, 센서 중독 가능 물질에 노출된 뒤에는 재확인한다. 측정 실패나 범위 초과 표시를 ‘0’으로 기록하지 않는 절차도 필요하다.

결론: 반응 여부보다 측정 목적을 구분한다

PID, 촉매연소식 LEL, 적외선식 LEL 센서는 일부 화합물에서 반응 범위가 겹치지만 서로를 대체하지 않는다. PID는 자외선으로 이온화되는 물질의 상대적 ppm 응답을, 촉매식은 산소가 있는 조건에서 산화열을, IR식은 설계된 파장의 흡수를 이용해 가연성 농도를 판단한다. 중첩은 안전 여유가 될 수 있지만 동일한 측정이라는 뜻은 아니다.

가장 안전한 구성은 센서 수가 많은 장비가 아니라 위험 시나리오와 센서 원리가 맞는 구성이다. VOC 독성 노출과 화재·폭발 위험을 별개의 질문으로 두고, 목표물질에 맞는 교정과 보정, 산소 조건, 교차감응과 검지 불가 물질을 문서화해야 한다. 그때 PID와 LEL 센서는 경쟁 장비가 아니라 서로 다른 사각지대를 줄이는 보완 장비가 된다.

출처

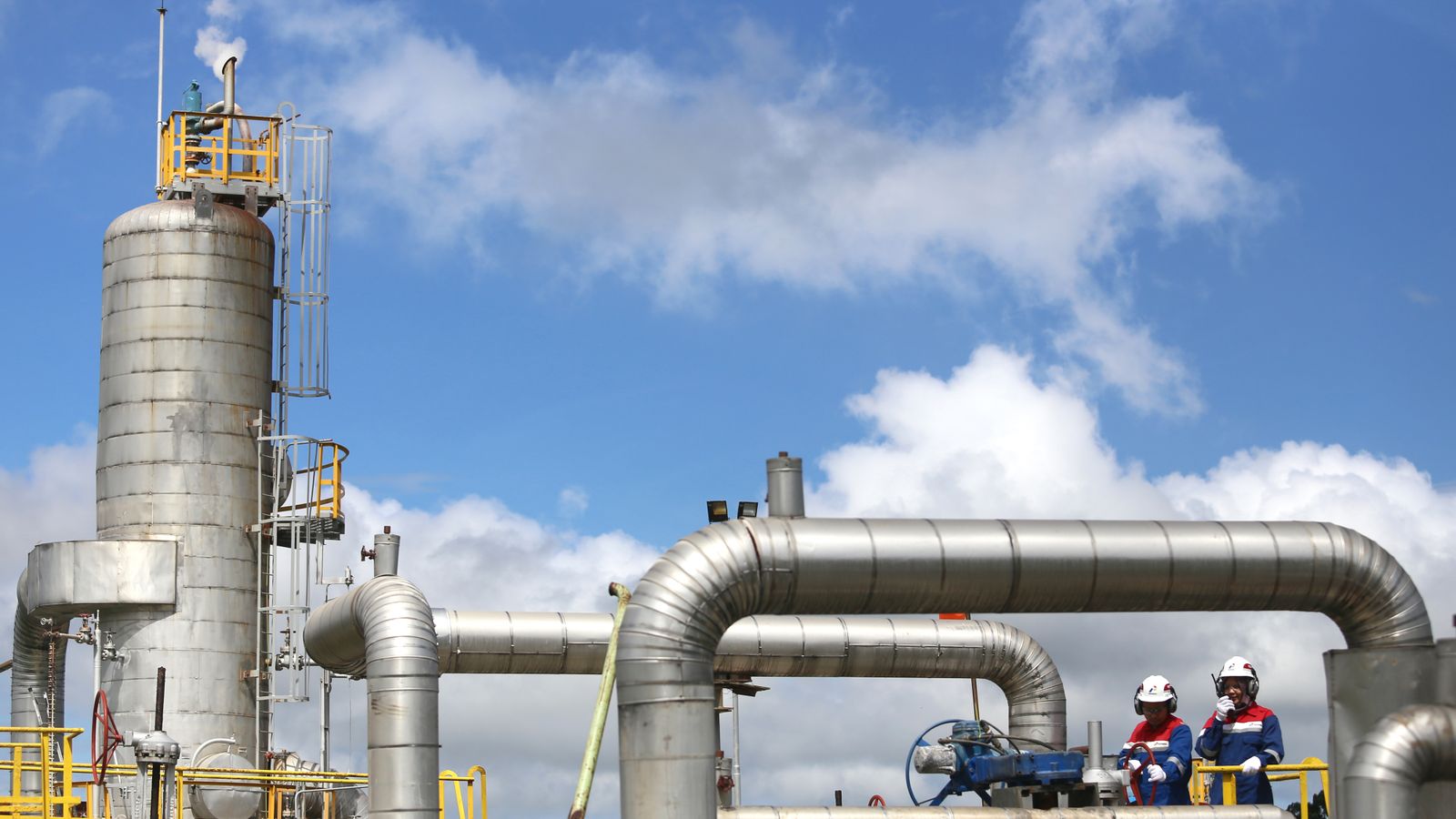

표지 사진
